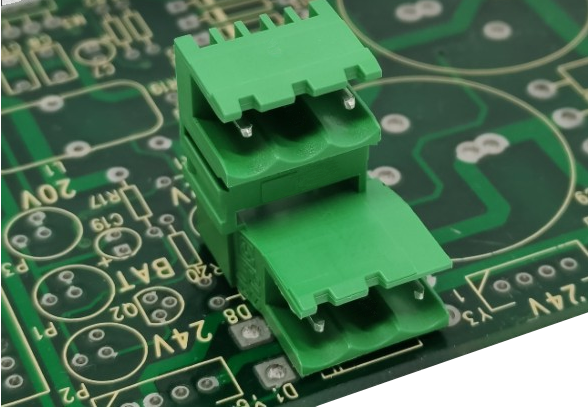

PDSV__-10-H
Male plug-in connector - Horizontal - Dual row - Staggered - Modular version - Pitch 10mm - 01÷02 poles
| GENERAL INFORMATION | ||||||||||||||||
| pitch | 10 mm | |||||||||||||||
| Height | 22 mm | |||||||||||||||
| Depth | 23.6 mm | |||||||||||||||
| Dimensional class | Media | |||||||||||||||
| Wire section | - | |||||||||||||||
| Clamp opening size | - | |||||||||||||||
| Wire stripping | - | |||||||||||||||
| Operating temperature | -40 ÷ +130 °C | |||||||||||||||
| ELECTRICAL CHARACTERISTICS | ||||||||||||||||
| Current | 15 A | |||||||||||||||
| Voltage | 500 V | |||||||||||||||
| impulse voltage | 6 kV | |||||||||||||||
| MECHANICAL CHARACTERISTICS | ||||||||||||||||
| Screw | - | |||||||||||||||
| Recommended torque | - | |||||||||||||||
| APPROVALS DATA | ||||||||||||||||
 |
 |
|
||||||||||||||
| EN 61984 | UL 1059 | |||||||||||||||
| Current | - | 15 A | 12 A factory / 12 A field | |||||||||||||
| Voltage | - | 500 V | 600 V | |||||||||||||
| Wire section | - | - | - | |||||||||||||
| Torque | - | - | - | |||||||||||||
| FILE | - | 40005779 | E178356 | |||||||||||||
| MATERIALS | ||||||||||||||||
| Housing | PA - UL 94 V0 | |||||||||||||||
| Screw | - | |||||||||||||||
| Clamp | - | |||||||||||||||
| Terminal | Tin-plated copper alloy | |||||||||||||||
| COLOURS | ||||||||||||||||
| Standard | On request | |||||||||||||||
 |
 |
|||||||||||||||
|
||||||||||||||||
